水浸超聲波無損探傷檢測設備

水浸超聲波無損探傷檢測設備介紹

本款水浸超聲波無損探傷檢測設備是我公司生產自動探傷系列產品中的一款，適用于各種無縫鋼管、直縫鋼管的無損探傷檢測，設備采用水浸探頭能準確快速完成探傷工作。

本公司研發的自動化超聲波探傷設備全部通過國家檢測中心認證，其中近十余項達到國內先進水平，現有成套設備在100多家大中型鋼管廠使用，備受好評，是國內少數獨立制造完成成套探傷設備的企業。

設備詳細介紹及報價請聯系  李經理189-311-80976

水浸超聲波無損探傷檢測設備特點

超聲探頭放置于鋼管底部水槽中，形成螺旋掃查模式，探頭與鋼管以水做為耦合劑，且耦合用水可以循環使用。探出缺陷后，儀器給出報警信號，并進行噴標標記，最后有傷鋼管撥至廢品槽，無傷鋼管傳送至下道工序。

設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。以上各種狀態均可通過急停開關實現復位停止運行。

水浸超聲波無損探傷檢測設備主要參數

1、檢查缺陷的種類：內外穿透?jìng)?、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。

2、檢測鋼種：碳鋼、低合金鋼、高合金鋼、不銹鋼。

3、探傷速度：1--5m/分鐘。

4、鋼管長度：6--13m

5、探傷鋼管直徑：φ114--φ340mm（最大檢測直徑可達750）

6、壁厚：8--50mm

7、鋼管單重：≤10T

8、厚徑比：≤0.2

9、彎曲度：≤0.3%

10、橢圓度：≤外徑公差的80%

11、測厚精度：0.05mm

12、頻率：超聲0.5 MHz --15MHz；

13、誤報率：≤3%（走樣管50次）

14、漏檢率：0（走樣管50次）

15、信噪比：≥8db

16、探傷設備綜合性能指標：YB4082-2011

17、檢出缺陷后處理：即時給出聲光報警信號

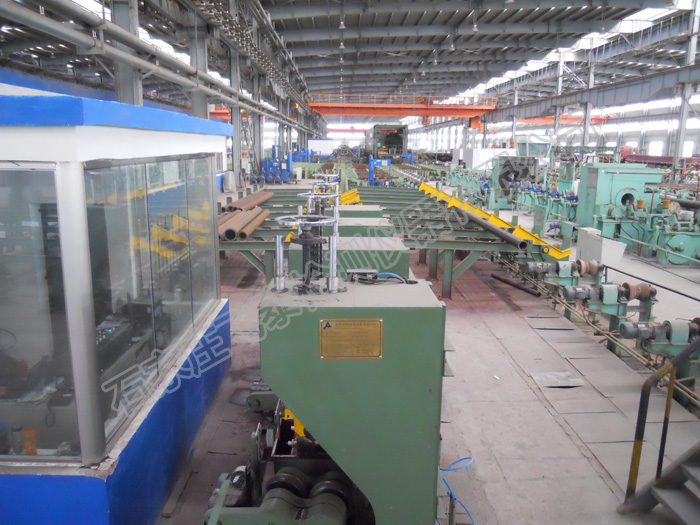

水浸鋼管探傷設備場地展示

檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

水浸超聲波無損探傷檢測設備質保期及售后服務

水浸超聲波無損探傷檢測設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
